Μετρητής διπλής συχνότητας

Ένας μετρητής διπλής συχνότητας είναι ένα-ανθεκτικό σε κραδασμούς, παθητικό όργανο που υποδεικνύει ξεκάθαρα τη συχνότητα AC τριών- φάσεων χρησιμοποιώντας δύο διαφορικά συνδεδεμένες σειρές συντονισμένων καλαμιών.

Αποστολή ερώτησής

Περιγραφή

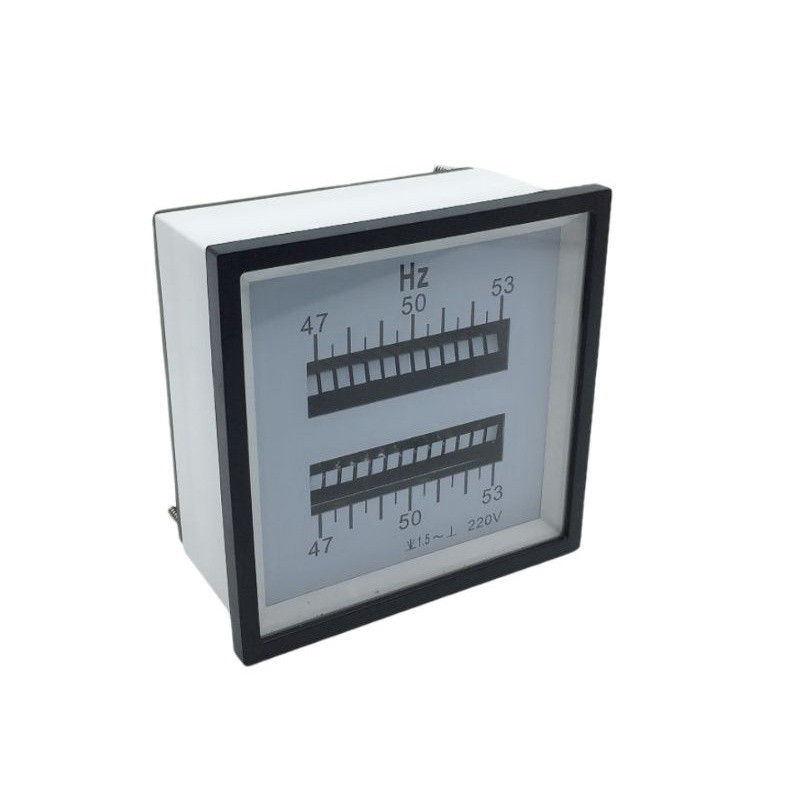

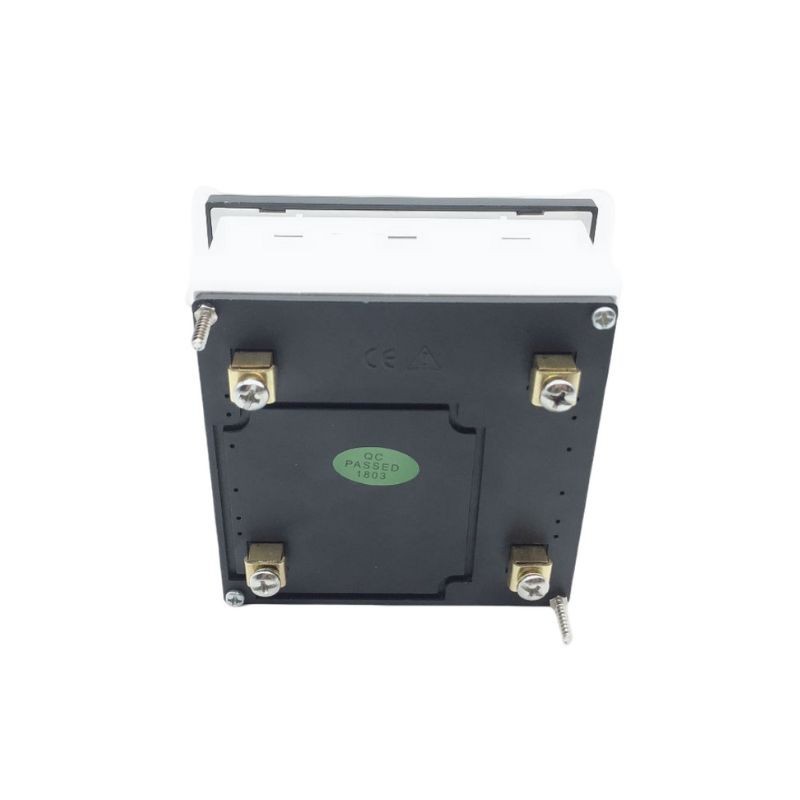

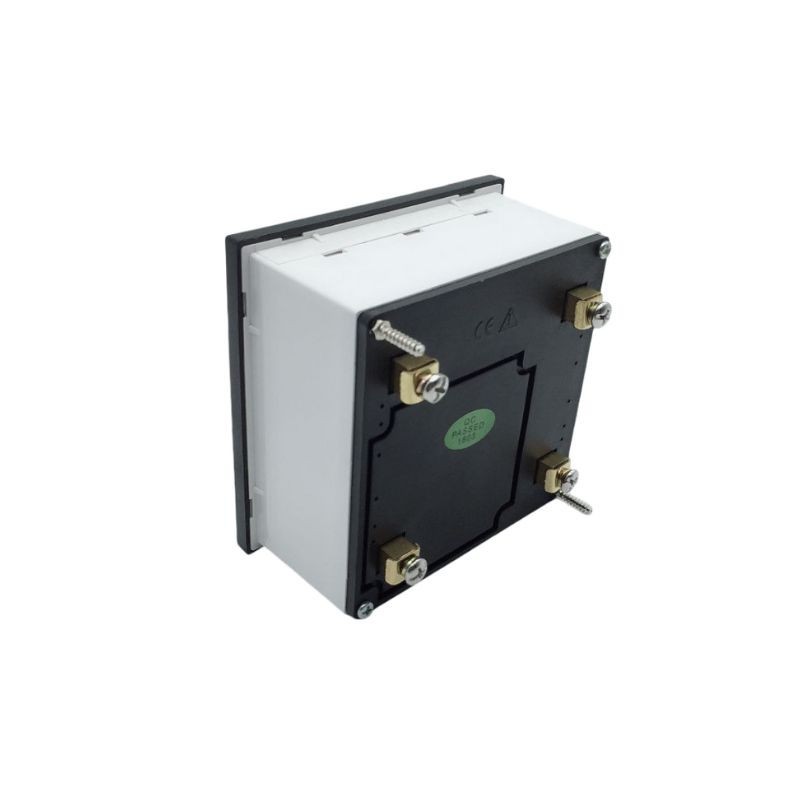

Επισκόπηση μετρητή συχνότητας διπλής σειράς Reed

Ο μετρητής διπλής συχνότητας είναι μια βελτιωμένη έκδοση του κλασικού οργάνου δόνησης καλαμιού. Διαθέτει δύο παράλληλες σειρές κουρδισμένων μεταλλικών καλαμιών και έχει σχεδιαστεί για να μετράει τη συχνότητα τροφοδοσίας τριφασικού εναλλασσόμενου ρεύματος (AC) με μεγαλύτερη ακρίβεια και ευκρίνεια από το αντίστοιχο της μονής-σειράς. Όπως ο τύπος μονής-σειράς, είναι μια παθητική, ηλεκτρομηχανική αναλογική συσκευή.

Αρχή Εργασίας & Βασική Καινοτομία

Διπλή-Διαμόρφωση σειρών: Ο μετρητής περιέχει δύο πανομοιότυπα σετ καλαμιών, κάθε σειρά συνδεδεμένη σε διαφορετική φάση μιας τροφοδοσίας τριών- φάσεων (συνήθως δύο φάσεις, π.χ. L1 και L2).
Δόνηση και ακύρωση φάσης: Όταν συνδέεται σε ένα ισορροπημένο τρι-σύστημα, οι ηλεκτρομαγνητικές δυνάμεις που οδηγούν τις δύο σειρές είναι 120 μοίρες εκτός φάσης. Αυτό έχει ως αποτέλεσμα οι εξωτερικοί κραδασμοί (π.χ. από τον πίνακα ή το περιβάλλον) να επηρεάζουν εξίσου και τις δύο σειρές.
Διαφορική ανάγνωση: Το καλάμι που δονείται με το μέγιστο πλάτος και στις δύο σειρές είναι αυτό του οποίου η φυσική συχνότητα ταιριάζει με τη συχνότητα παροχής. Οι ανεπιθύμητοι μηχανικοί κραδασμοί εμφανίζονται εξίσου και στις δύο σειρές και έτσι "ακυρώνονται" οπτικά ή αγνοούνται από τον χειριστή, κάνοντας το σήμα της πραγματικής συχνότητας να ξεχωρίζει καθαρά.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα έναντι της Μονής Σειράς

Ανώτερη Ανοσία στους κραδασμούς: Το πρωταρχικό πλεονέκτημα. Ο σχεδιασμός διπλής-σειράς λειτουργεί ως μηχανικός διαφορικός ενισχυτής, μειώνοντας σημαντικά τα σφάλματα που προκαλούνται από εξωτερικό πίνακα ή περιβαλλοντικούς κραδασμούς.
Βελτιωμένη ακρίβεια και αναγνωσιμότητα: Σε περιβάλλοντα δόνησης, παρέχει πολύ πιο καθαρή και αξιόπιστη ανάγνωση, καθώς το "σωστό" καλάμι είναι αναμφισβήτητα πιο ενεργό από τους γείτονές του και στις δύο σειρές.
Τρεις-Συγκεκριμένες Φάσεις: Σχεδιασμένο ρητά για βιομηχανική παρακολούθηση ισχύος τριών φάσεων (π.χ. δίκτυα 50Hz/60Hz, αεροδιαστημική 400Hz).
Παθητικό & Ανθεκτικό: Διατηρεί όλη τη στιβαρότητα και δεν απαιτεί-ισχύ-τα πλεονεκτήματα της σχεδίασης μιας σειράς-.
Οπτική διαύγεια: Το μοτίβο ζεύξης κραδασμών παρέχει άμεση, διαισθητική επιβεβαίωση της μετρούμενης συχνότητας.

Βασικές Εφαρμογές

Βιομηχανικοί πίνακες ισχύος και υποσταθμοί: Παρακολούθηση εξόδου γεννήτριας ή συχνότητας δικτύου σε περιβάλλοντα με εγγενείς κραδασμούς (π.χ. κοντά σε μεγάλους κινητήρες, τουρμπίνες ή σε πλοία).
Περιβάλλοντα υψηλής-δόνησης: Οποιαδήποτε ρύθμιση όπου οι μετρητές μίας-σειράς θα ήταν δυσανάγνωστες λόγω μηχανικής ανακίνησης.
Παρακολούθηση κρίσιμης ισχύος: Όπου απαιτείται σαφής, σαφής οπτική ένδειξη συχνότητας για συστήματα τριών- φάσεων.

Σύγκριση: Μονή σειρά έναντι διπλής σειράς

Χαρακτηριστικό	Μετρητής καλαμιών μονής σειράς	Μετρητής καλαμιών διπλής σειράς
Πρωτογενής Χρήση	Μονοφασικό- ή γενικό AC	Τρι-Συστήματα AC
Βασική Δύναμη	Απλότητα, χαμηλό κόστος	Ανοσία σε εξωτερικούς κραδασμούς
Αναγνωσιμότητα σε Δονητικά Περιβάλλοντα	Κακή - Όλα τα καλάμια μπορεί να φαίνεται να δονούνται	Εξαιρετική - Το καλάμι πραγματικής συχνότητας είναι σαφώς διακριτό
Σύνδεση	Μονοφασικό-(2 καλώδια)	Δύο φάσεις τρι-τροφοδοσίας (3 καλώδια)
Πολυπλοκότητα & Κόστος	Χαμηλότερος	Πιο ψηλά

Περίληψη: Ο μετρητής διπλής συχνότητας είναι η λύση βιομηχανικής-βαθμίδας για αξιόπιστη οπτική παρακολούθηση συχνότητας σε δύσκολα περιβάλλοντα. Χρησιμοποιώντας μια διαφορική σχεδίαση, επιλύει τη σημαντική αδυναμία του μετρητή μονής-σειράς, καθιστώντας τον την προτιμώμενη επιλογή για ακριβή και σταθερή ένδειξη συχνότητας σε δονούμενους πίνακες σε ηλεκτρικά συστήματα τριών- φάσεων.

Παράμετροι

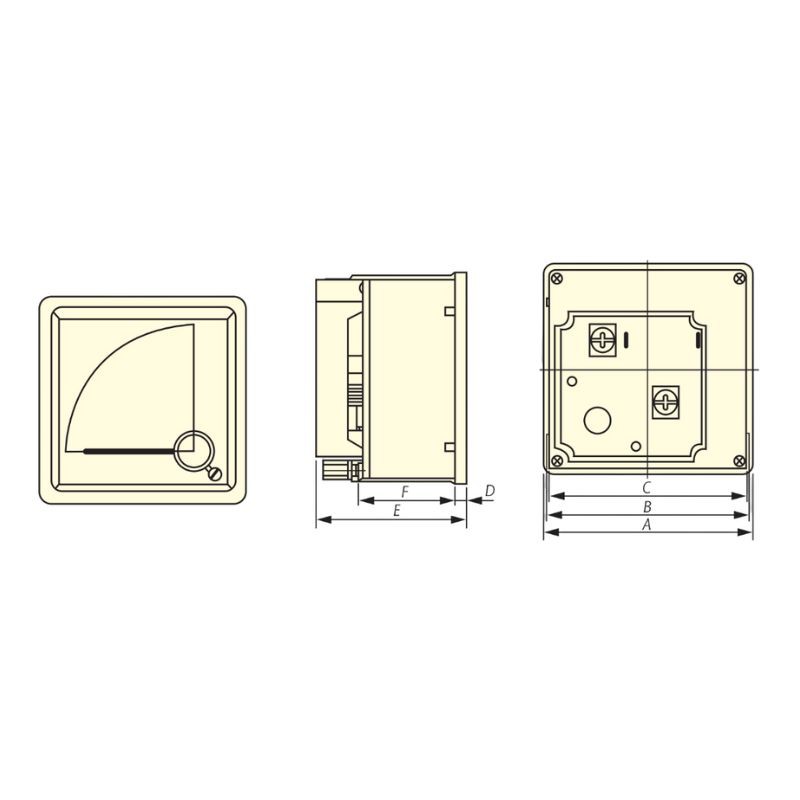

Μοντέλο	Μέγεθος πλαισίου (mm)	Εύρος μέτρησης	Ευρετήριο τάξης
DT-2R96	96x96	45~65Hz	1.5
DT-2R72	72x72	45~65Hz	1.5
