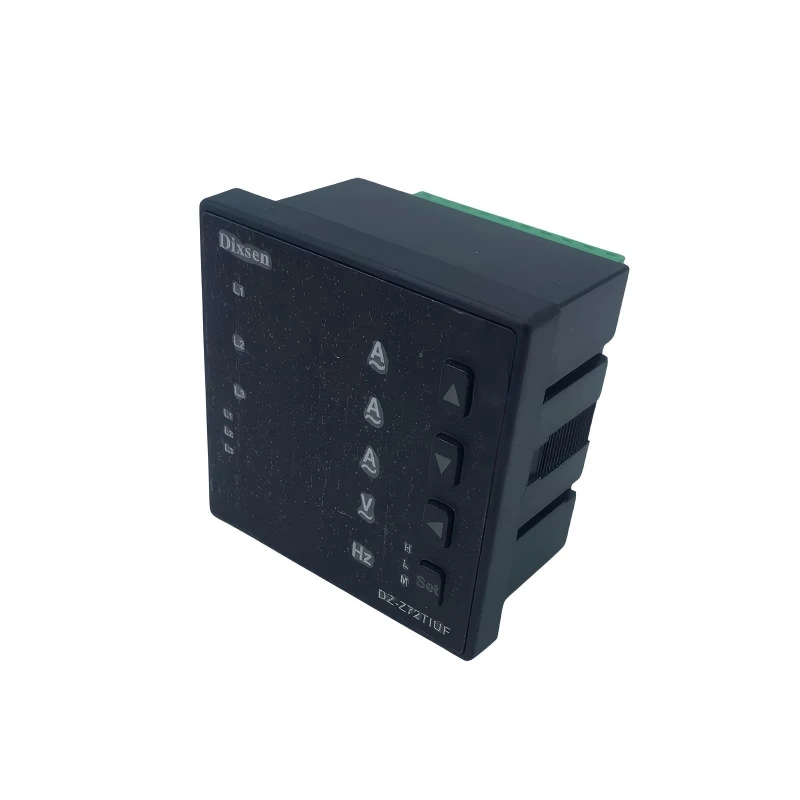

Τριφασικός Πολυλειτουργικός Μετρητής



Ο τριφασικός μετρητής πολλαπλών λειτουργιών είναι ένα υψηλής απόδοσης, προγραμματιζόμενο ψηφιακό όργανο πινάκων σχεδιασμένο για συνεχή, πραγματικό-χρόνο παρακολούθηση της τάσης (U), του ρεύματος (I) και της συχνότητας (F) σε ηλεκτρικά συστήματα τριών-τέταρτων φάσεων-. Ενσωματώνοντας τρεις βασικές λειτουργίες μέτρησης σε μια ενιαία, συμπαγή συσκευή, αντικαθιστά τα παραδοσιακά αναλογικά βολτόμετρα, αμπερόμετρα και μετρητές συχνότητας-παρέχοντας σημαντική εξοικονόμηση χώρου στο πάνελ, πολυπλοκότητα καλωδίωσης και κόστος εγκατάστασης.



Με φωτεινή,{0}}ευκρίνεια οθόνη LED ή LCD, αυτός ο τριφασικός μετρητής πολλαπλών λειτουργιών παρουσιάζει και τις τρεις βασικές παραμέτρους ταυτόχρονα, επιτρέποντας στους χειριστές να αξιολογούν την υγεία του συστήματος με μια μόνο ματιά. Είτε αναπτύσσεται σε βιομηχανικά ερμάρια διανομής ισχύος, κέντρα ελέγχου κινητήρα, υποσταθμούς ή συστήματα αυτοματισμού κτιρίων, ο μετρητής συνδυασμού 3P4W παρέχει τα ακριβή, αξιόπιστα δεδομένα που απαιτούνται για αποτελεσματική διαχείριση ενέργειας, γρήγορη διάγνωση σφαλμάτων και προληπτική συντήρηση.



Βασικά Χαρακτηριστικά



1) Ολοκληρωμένη μέτρηση 3 σε 1

Ενοποιεί την παρακολούθηση τάσης (U), ρεύματος (I) και συχνότητας (F) σε ένα όργανο. Τέρμα τα ταχυδακτυλουργικά πολλαπλά μέτρα-αυτή η μεμονωμένη μονάδα παρέχει πλήρη επίγνωση της κατάστασης για το 3-φασικό σας 4-wire δίκτυο.



2)-Ταυτόχρονη εμφάνιση πραγματικού χρόνου

Μια καθαρή οθόνη LED/LCD πολλαπλών γραμμών εμφανίζει και τις τρεις παραμέτρους ταυτόχρονα, εξαλείφοντας τη χειροκίνητη εναλλαγή και επιτρέποντας την άμεση οπτική επαλήθευση της κατάστασης του συστήματος. Η φωτεινή, υψηλής{2}}ανάθεσης ένδειξης αντίθεσης εξασφαλίζει εξαιρετική ορατότητα ακόμα και σε βιομηχανικά περιβάλλοντα με χαμηλό φωτισμό ή υψηλή{3}}θαμβωση.



3) Υψηλή-Τεχνολογία True RMS υψηλής ακρίβειας

Σχεδιασμένος με δυνατότητα μέτρησης True RMS (Root Mean Square), ο μετρητής παρέχει σταθερές, ακριβείς μετρήσεις ακόμη και όταν χειρίζεται παραμορφωμένες κυματομορφές ή μη{0}}γραμμικά φορτία-που συνηθίζονται σε σύγχρονες βιομηχανικές εγκαταστάσεις με VFD, ανορθωτές και τροφοδοτικά μεταγωγής. Κατηγορία ακρίβειας: ±0,5%.



4) Ευρύ εύρος εισόδου & ευέλικτη διαμόρφωση

Είσοδος τάσης: AC 100V / 220V / 380V (με εξωτερική υποστήριξη PT για υψηλότερες τάσεις)

Είσοδος ρεύματος: AC 1A / 5A (με εξωτερική υποστήριξη CT για υψηλότερα ρεύματα)

Εύρος Συχνοτήτων: 45–65 Hz

Προγραμματιζόμενοι λόγοι CT/PT για εύκολη προσαρμογή σε διάφορες προδιαγραφές συστήματος

Υποστηρίζει διαμορφώσεις δικτύου 3 φάσεων 4 καλωδίων (3P4W) και 3 φάσεων 3 καλωδίων (3P3W)



5)Έξυπνη Επικοινωνία & Απομακρυσμένη Παρακολούθηση

Η ενσωματωμένη θύρα επικοινωνίας RS485 με το πρωτόκολλο Modbus-RTU επιτρέπει την απρόσκοπτη ενσωμάτωση με SCADA, PLC και συστήματα διαχείρισης κτιρίων (BMS). Αυτό επιτρέπει:



Απομακρυσμένη απόκτηση και καταγραφή δεδομένων

Κεντρική παρακολούθηση από αίθουσα ελέγχου

Ειδοποιήσεις συναγερμού σε πραγματικό χρόνο

Βελτιστοποίηση ενέργειας βάσει δεδομένων{0}



6)Προαιρετικές δυνατότητες επέκτασης

• Αναλογική έξοδος: 0/4–20mA ή 0–5/10V για ενσωμάτωση με εξωτερικές συσκευές εγγραφής ή ελέγχου
• Έξοδοι συναγερμού ρελέ: Προσαρμόσιμα κατώφλια για απόκλιση πάνω από-τάσης, υπέρ-ρεύματος ή συχνότητας
• Ψηφιακές είσοδοι για παρακολούθηση κατάστασης ή μέτρηση παλμών



7)Φιλικός προγραμματισμός προς το χρήστη

Όλες οι παράμετροι μπορούν εύκολα να διαμορφωθούν μέσω των κουμπιών του μπροστινού-του πίνακα χωρίς να απαιτούνται πρόσθετο λογισμικό ή εργαλεία προγραμματισμού. Η διαισθητική δομή του μενού απλοποιεί τη θέση σε λειτουργία και τις προσαρμογές-στον ιστότοπο.



Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Παράμετροι Μέτρησης	Τάση (U), Ρεύμα (I), Συχνότητα (F)
Τύπος δικτύου	3-φασικό 4-σύρμα (3P4W) / 3-φασικό 3-σύρμα (3P3W)
Κατηγορία Ακρίβειας	Κλάση 0,5 (IEC 62053-21)
Είσοδος τάσης	AC 100V, 220V, 380V (PT option for >500V)
Τρέχουσα είσοδος	AC 1A or 5A (CT option for >5A)
Αντίσταση εισόδου	Voltage: >300kΩ; Ρεύμα:<20mΩ
Εύρος Συχνοτήτων	45 – 65 Hz
Ικανότητα υπερφόρτωσης	Τάση: 1,2× συνεχής, 2× για 1δ. Ρεύμα: 1,2× συνεχές, 10× για 5 δευτερόλεπτα
Τύπος οθόνης	LED υψηλής-φωτεινότητας ή LCD με οπίσθιο φωτισμό (προαιρετικό)
Εμφάνιση ψηφίων	4 ψηφία ανά παράμετρο
Εμφάνιση σειρών	3 σειρές (ταυτόχρονη εμφάνιση U, I, F) / διαμορφώσιμες επιλογές κύλισης
Ανακοίνωση	RS485, Modbus-Πρωτόκολλο RTU
Προαιρετικές έξοδοι	Αναλογική έξοδος 0/4–20mA, συναγερμοί ρελέ, ψηφιακές είσοδοι
Βοηθητική ισχύς	AC/DC 80–270V (καθολική)
Μέγεθος αποκοπής πίνακα	92×92mm (για περίβλημα 96×96mm). 68×68 χιλιοστά (για 72×72 χιλιοστά)
Θερμοκρασία λειτουργίας	-10 μοίρες έως +60 μοίρες
Θερμοκρασία αποθήκευσης	-20 μοίρες έως +70 μοίρες
Υγρασία	Μικρότερο ή ίσο με 95% RH (χωρίς-συμπύκνωση)
Συμμόρφωση με τα πρότυπα	CE, RoHS, IEC 61010-1



Γιατί να επιλέξετε αυτόν τον μετρητή συνδυασμού 3P4W;

Οφελος	Αξία
Εξοικονόμηση χώρου και κόστους	Ένα μέτρο αντικαθιστά τρία ξεχωριστά όργανα-μειώνει το αποτύπωμα του πίνακα, το κόστος προμήθειας και την εργασία εγκατάστασης
Βελτιωμένη ορατότητα	Η ταυτόχρονη εμφάνιση των U, I και F εξαλείφει τις εικασίες και επιταχύνει την αντιμετώπιση προβλημάτων
Μελλοντική-Απόδειξη συνδεσιμότητας	Το RS485/Modbus επιτρέπει την ενοποίηση με σύγχρονα συστήματα διαχείρισης ενέργειας και αυτοματισμού
Αξιόπιστη ακρίβεια	Η τεχνολογία True RMS εξασφαλίζει αξιόπιστες μετρήσεις ακόμη και υπό παραμορφωμένες συνθήκες φορτίου
Ευελιξία εφαρμογής	Κατάλληλο για βιομηχανικά πάνελ, διαχείριση κτιρίων, ανανεώσιμες πηγές ενέργειας, υποσταθμούς και άλλα
Εύκολη εγκατάσταση	Ο προγραμματισμός του μπροστινού{0}}πίνακα και το μεγάλο εύρος εισόδου καθιστούν την εγκατάσταση και τη διαμόρφωση-δωρεάν



Εφαρμογές

Πίνακες διανομής βιομηχανικής ενέργειας – Παρακολούθηση της εισερχόμενης ποιότητας παροχής και των φορτίων τροφοδοσίας

Κέντρα ελέγχου κινητήρα – Παρακολουθήστε τις παραμέτρους λειτουργίας του κινητήρα για προγνωστική συντήρηση

Συστήματα διαχείρισης κτιρίων – Ενσωματώστε το BMS για βελτιστοποίηση της χρήσης ενέργειας

Υποσταθμοί & διακόπτης – Παρέχουν τοπική και απομακρυσμένη ορατότητα βασικών ηλεκτρικών παραμέτρων

Συστήματα Ανανεώσιμων Πηγών Ενέργειας – Παρακολούθηση της εξόδου του μετατροπέα και των σημείων διασύνδεσης του δικτύου

Εξέδρες δοκιμής και μέτρησης – Φορητές ή τοποθετημένες σε ράφι-ρυθμίσεις που απαιτούν οθόνη πολλαπλών-παραμέτρων
