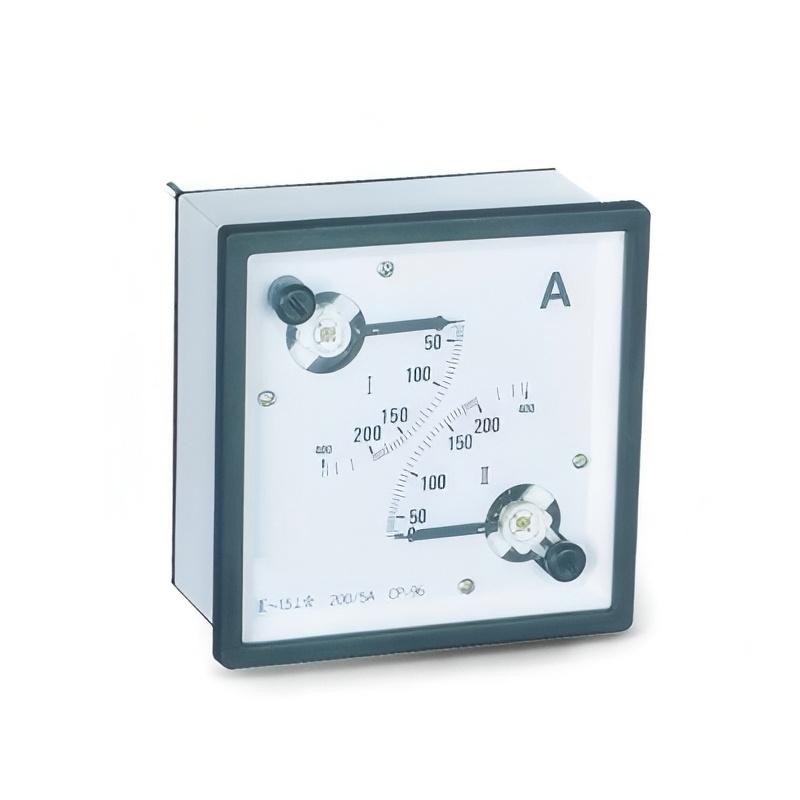

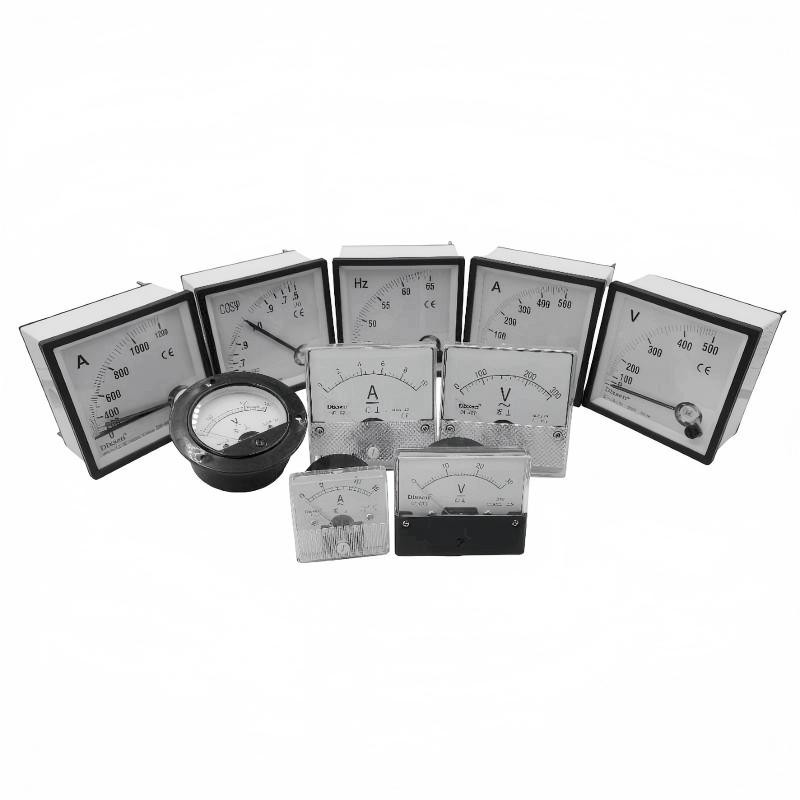

Αμπερόμετρο AC με διπλό CT

Ένα αμπερόμετρο εναλλασσόμενου ρεύματος με διπλό CT είναι ένα εξειδικευμένο όργανο πίνακα σχεδιασμένο να μετράει δύο ξεχωριστά εναλλασσόμενα ρεύματα χρησιμοποιώντας δύο ανεξάρτητους μετασχηματιστές ρεύματος (CT). Παρέχει μια συμπαγή και ολοκληρωμένη λύση για την παρακολούθηση δύο διακριτών τιμών ρεύματος εναλλασσόμενου ρεύματος εντός ενός περιβλήματος ενός μετρητή, που χρησιμοποιείται συνήθως σε συστήματα τριών- φάσεων ή για σύγκριση δύο φορτίων.

Βασική Αρχή & Διαμόρφωση

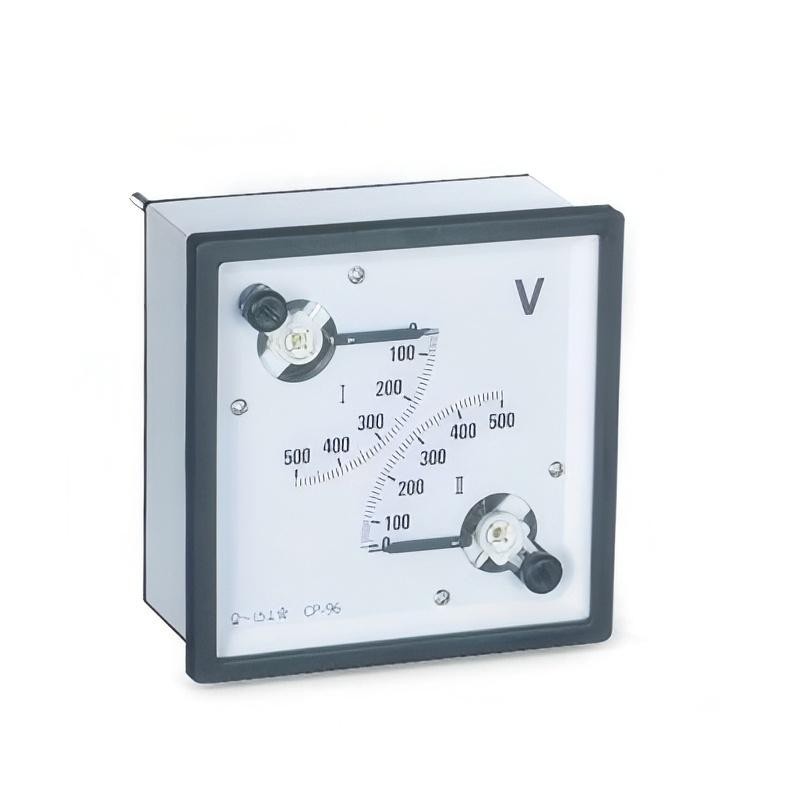

Ο μετρητής περιέχει δύο ξεχωριστά εσωτερικά κυκλώματα μέτρησης, το καθένα συνδεδεμένο στον δικό του αποκλειστικό CT. Οι δύο CT είναι εντελώς ανεξάρτητοι και πρέπει να εγκατασταθούν σε διαφορετικούς πρωτεύοντες αγωγούς.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

• Αποδοτικότητα χώρου: Συνδυάζει δύο λειτουργίες μέτρησης σε μια αποκοπή πίνακα, εξοικονομώντας χώρο στους πίνακες ελέγχου και στους πίνακες διανομής.
• Κόστος και αποδοτικότητα καλωδίωσης: Μειώνει το κόστος υλικού και εγκατάστασης σε σύγκριση με τη χρήση δύο μεμονωμένων αμπερόμετρων.
• Συγκριτική Αναγνωσιμότητα: Επιτρέπει την άμεση οπτική σύγκριση δύο σχετικών ρευμάτων σε έναν επιλογέα ή διπλή οθόνη, χρήσιμη για τον έλεγχο της ισορροπίας φάσεων ή της κατανομής φορτίου.
• Κοινά κοινά χαρακτηριστικά: Κληρονομεί όλα τα πλεονεκτήματα ασφάλειας και επεκτασιμότητας της τυπικής λειτουργίας CT: γαλβανική απομόνωση, μη-εγκατάσταση CT και δυνατότητα μέτρησης υψηλών ρευμάτων μέσω αναλογιών CT.

Σημειώσεις κρίσιμης εγκατάστασης και ασφάλειας

• Ανεξάρτητοι CT: Τα δύο CT πρέπει να είναι ηλεκτρικά απομονωμένα μεταξύ τους και να εγκατασταθούν στους προβλεπόμενους ξεχωριστούς αγωγούς.
• Σωστή αναλογία CT: Και οι δύο CT πρέπει να έχουν την ίδια αναλογία (π.χ. και οι δύο 300:5) για να είναι ακριβής μια κοινόχρηστη αναλογική κλίμακα. Εάν οι λόγοι διαφέρουν, ο μετρητής πρέπει να έχει ξεχωριστή κλιμάκωση ή να είναι ψηφιακού τύπου προγραμματιζόμενος για κάθε είσοδο.
• Σεβαστείτε την πολικότητα: Οι δευτερεύοντες ακροδέκτες CT (S1/S2) πρέπει να συνδέονται με τους αντίστοιχους ακροδέκτες του μετρητή (συχνά με την ένδειξη I1+/I1- και I2+/I2-) με σωστή πολικότητα για να διασφαλιστεί η σωστή τοποθέτηση και ανάγνωση.
• Χωρίς ανοιχτά κυκλώματα: Ο βασικός κανόνας της ασφάλειας CT παραμένει πρωταρχικός και για τα δύο κανάλια: Το δευτερεύον κύκλωμα κάθε CT δεν πρέπει ποτέ να είναι ανοιχτό-να κυκλώνεται ενώ ρέει πρωτεύον ρεύμα. Και τα δύο πρέπει να είναι μόνιμα συνδεδεμένα με το μετρητή ή να βραχυκυκλωθούν με ασφάλεια.

Βασικές Εφαρμογές

• Τριφασικοί πίνακες κινητήρα & αντλίας: Για παρακολούθηση του ρεύματος σε δύο σκέλη, υποδεικνύοντας την ισορροπία του φορτίου και την υγεία.
• Πίνακες διανομής ενέργειας: Για να συγκρίνετε το εισερχόμενο ρεύμα τροφοδοσίας βοηθητικού προγράμματος με έναν κρίσιμο υπο-πίνακα ή έξοδο γεννήτριας.
• Συστήματα Διαχείρισης Ενέργειας: Παροχή εισόδων διπλού ρεύματος για βασικό προφίλ φορτίου και σύγκριση.
• Συστήματα HVAC: Παρακολούθηση ρεύματος συμπιεστή και κινητήρα ανεμιστήρα ταυτόχρονα.

Συνοπτικά, ένα αμπερόμετρο AC που λειτουργεί με διπλό CT είναι ένα αποτελεσματικό και πρακτικό όργανο για την ταυτόχρονη μέτρηση δύο ρευμάτων AC. Ενοποιεί τη λειτουργικότητα, απλοποιεί τον σχεδιασμό του πίνακα και παρέχει άμεσα συγκριτικά δεδομένα, ενώ τηρεί αυστηρά τα πρωτόκολλα εγκατάστασης και ασφάλειας που απαιτούνται για κάθε μεμονωμένο μετασχηματιστή ρεύματος.

Παράμετροι

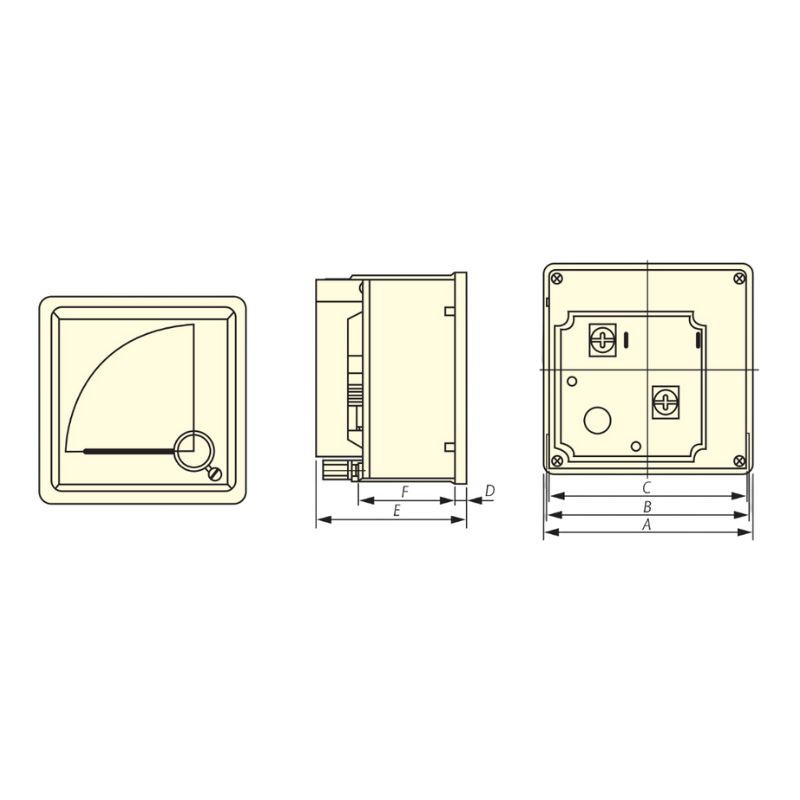

Διάσταση (mm)
